Проектирование холодильной системы склада: пошаговое руководство

Статистика: по нашим данным, до 40% складов спроектированы с ошибками. Иногда грубыми, иногда неочевидными. Но результат один: система работает неэффективно или вообще не работает.

Симптомы неправильного проектирования, которые мы видим постоянно:

• Перепады температуры — то -15°C, то -25°C, хотя на контроллере выставлено -20°C.
• Обмерзание испарителей — через 2-3 часа после оттайки на рёбрах нарастает шуба льда, воздух перестаёт проходить.
• Частые ремонты — сервис приезжает раз в месяц, меняет одно, ломается другое.
• Высокое энергопотребление — платите как за цех, хотя склад средний.

Если узнали свой склад — не спешите ругать оборудование. Скорее всего, проблема в проекте. Ниже я разберу пять типичных ошибок и покажу, как мы в «Технотрейд» их избегаем.

Ошибка 1: Неправильный тепловой расчёт (или его отсутствие)

Как это бывает: приезжает «специалист», ходит по складу, смотрит на глаз и говорит: «Да тут стандартная камера, ставьте компрессор 10 кВт, как у Петровича». Или берут готовый типовой проект с другого склада — такой же площади, но с другими стенами, другой загрузкой и другим продуктом.

Последствия: компрессор работает 24/7 без остановки. Потому что его мощности не хватает. Температура не падает до нужной, а если и падает — то к утру, а в час пик загрузки снова ползёт вверх. Компрессор перегревается, масло коксуется, через полгода — капитальный ремонт или замена.

Решение Технотрейд: мы никогда не проектируем «на глаз». Инженер выезжает на ваш склад и делает точный тепловой расчёт:

• Замеряет все геометрические параметры (длина, ширина, высота, толщина стен, материал, теплоизоляция).
• Учитывает теплопритоки через ограждения (стены, пол, потолок), от солнечной радиации, от продукции при загрузке, от людей, от электродвигателей и освещения, от работы погрузчиков.
• Закладывает коэффициент запаса 10–20% в зависимости от режима эксплуатации.

Только после этого появляются цифры: сколько киловатт холода реально нужно вашему складу. Ни больше, ни меньше.

Ошибка 2: Экономия на испарителях (мало площадь, плохая циркуляция)

Как это бывает: чтобы сэкономить, ставят один мощный испаритель на склад 200 м². Или берут испаритель с маленькой площадью поверхности — дешевле же.

Последствия: возникают мёртвые зоны — места, куда холодный воздух просто не доходит. У дальней стены температура на 5–10°C выше, чем у испарителя. Продукция там портится. Кроме того, при маленькой площади испарителя разница температур между воздухом и кипящим хладагентом слишком большая, влажность выпадает в виде снега и льда на испарителе. А недостаточная циркуляция приводит к конденсату на продукции — это прямые потери товарного вида.

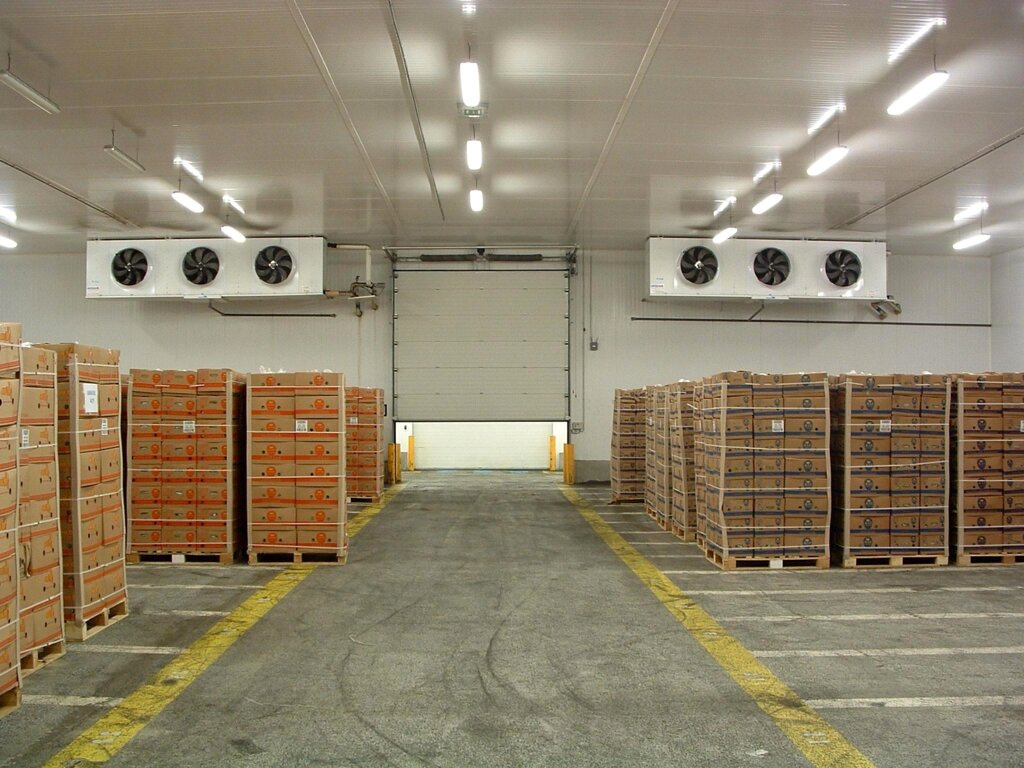

Решение Технотрейд: мы проектируем многозональную систему с равномерным обдувом:

• Рассчитываем необходимое количество испарителей и их суммарную площадь.
• Раскладываем их по складу так, чтобы холодный воздух омывал каждую паллету.
• Подбираем испарители с нужной дальнобойностью вентиляторов (для высоких складов — специальные модели).
• Проверяем кратность воздухообмена: для складов с заморозкой — минимум 4–6 объёмов в час.

Результат: температура одинакова в любой точке склада, конденсата нет, продукт сохраняется.

Ошибка 3: Неправильный выбор системы оттайки

Как это бывает: для склада с высокой влажностью (например, мясной или овощной склад, где продукт дышит) ставят обычную электрооттайку. Или вообще отключают оттайку, чтобы «не жрала электричество».

Последствия: испаритель превращается в ледяную глыбу за сутки. Лед блокирует рёбра, воздух не проходит, холодопроизводительность падает в ноль. Вентиляторы работают впустую, компрессор перегружается, продукт греется. Если оттайка электрическая — она жрёт киловатты, а толку мало, потому что лёд тает неравномерно.

Решение Технотрейд: мы подбираем систему оттайки под конкретный режим склада:

• Для складов с высокой влажностью и частыми загрузками (мясо, рыба, овощи) — только оттайка горячим газом. Горячий хладагент из нагнетания компрессора подаётся в испаритель, плавит лёд за 15–20 минут и не тратит лишнюю электроэнергию.
• Для сухих складов (замороженные полуфабрикаты, мороженое) — можно электрическую оттайку, но с правильным таймером.
• Для больших складов — комбинированная схема или водяная оттайка (есть водоснабжение и канализация).

Кроме того, мы всегда настраиваем частоту оттайки: не «каждые 3 часа», а ровно столько раз, сколько нужно для вашего режима работы. Это экономия и надёжность.

Ошибка 4: Игнорирование гидравлического расчёта трубопроводов

Как это бывает: монтажники бросают трубы «как короче». Не думают об уклонах, не ставят маслоподъёмные петли, диаметры подбирают «на глаз».

Последствия: масло, которое циркулирует с хладагентом, не возвращается в компрессор. Оно застревает в горизонтальных участках, в нижних точках, в испарителе. Компрессор работает с масляным голоданием — перегревается, клинит, выходит из строя. Обычно это происходит через 6–12 месяцев после монтажа. Диагноз: «сдох компрессор». А причина — неправильные трубы.

Решение Технотрейд: мы делаем гидравлический расчёт на этапе проекта:

Рассчитываем оптимальные диаметры труб для каждого участка (чтобы масло переносилось паром, но не было большого падения давления).

• Закладываем уклоны не менее 0,5% в сторону движения масла.
• Проектируем маслоподъёмные петли на вертикальных участках (каждые 5–8 метров подъёма).
• Подбираем правильные типы хомутов и креплений, чтобы вибрация не разбивала трубы.

В итоге масло возвращается в компрессор в полном объёме, а система работает годами.

Ошибка 5: Нет резервирования (один компрессор на всё)

Как это бывает: чтобы сэкономить при покупке, берут один мощный компрессор вместо двух поменьше. Или даже один полугерметичный «на все случаи жизни».

Последствия: при любой поломке компрессора — весь склад встаёт. Продукция в охлаждённых камерах начинает греться, в морозилках — оттаивать. Если поломка случилась в пятницу вечером, ремонт — только в понедельник. А это тонны испорченного продукта и многомиллионные убытки.

Решение Технотрейд: мы всегда проектируем с резервированием:

• Вариант А: два компрессора с чередованием. По очереди работают на склад. При поломке одного — второй берёт нагрузку на себя, пусть и с пониженной производительностью, но склад не останавливается.
• Вариант Б: один компрессор с запасом 30% по холоду. При поломке вы всё равно теряете холод полностью, но запас позволяет быстрее восстановить температуру после ремонта.
• Вариант В: для крупных складов: три компрессора + автоматика управления производительностью (ступенчатое регулирование, что ещё и экономит электроэнергию).

Да, это дороже при покупке. Но окупается при первом же аварийном случае, когда ваша продукция остаётся целой.

Как мы проектируем, чтобы исключить эти ошибки

В «Технотрейд» проектирование — это не формальность. Это наш стандарт качества. Рассказываю, как мы работаем.

Чек-лист инженера: 50 пунктов, которые проверяем до начала монтажа

У нас есть внутренний документ — чек-лист для инженера-проектировщика. 50 пунктов, по которым мы проходим каждый склад:

• Исходные данные (9 пунктов: площадь, высота, изоляция, температура, продукт, загрузка, режим работы, климатическая зона, требования заказчика).
• Тепловой расчёт (12 пунктов: ограждения, солнечная радиация, продукт, люди, оборудование, освещение, вентиляция и т.д.).
• Подбор оборудования (10 пунктов: компрессор, испарители, конденсатор, трубопроводы, автоматика, защиты).
• Безопасность и сервис (7 пунктов: доступ для обслуживания, вентиляция машотделения, аварийная сигнализация и т.д.).
• Документация (12 пунктов: схема, спецификация, инструкция, паспорта).

Ни один проект не уходит в монтаж, пока не закрыты все 50 пунктов.

3D-моделирование раскладки испарителей и трасс

Мы не рисуем схемы «от руки». Используем 3D-моделирование, чтобы:

• Точно увидеть, как воздух будет циркулировать по складу.
• Проверить, не перекрывают ли стеллажи поток холодного воздуха.
• Оптимизировать трассы труб, чтобы они были короче, но с правильными уклонами.
• Визуализировать для клиента, где что будет стоять.

Вы получаете не скучную чертёжную схему, а понятную 3D-картинку своего будущего склада.

Согласование каждого узла с клиентом

Мы не считаем, что «инженер умнее, он сам решит». Каждый важный узел согласовываем с вами:

• Тип и место установки компрессорно-конденсаторного агрегата.
• Количество и расположение испарителей.
• Способ оттайки.
• Уровень автоматизации (простой контроллер или удалённый мониторинг).
• Бюджетные ограничения (если нужно — ищем компромиссы без потери надёжности).

Вы всегда знаете, что, где и почему будет смонтировано. Никаких сюрпризов.

Кейс из практики Технотрейд: как перепроектировали склад и снизили расход электроэнергии на 30%

Расскажу реальный случай. Клиент — пищевое производство, склад заморозки на 300 м² под мясные полуфабрикаты.

Было:

• Температура прыгает от -15°C до -25°C, хотя нужно стабильных -20°C.
• Компрессор работает почти без остановки, изнашивается.
• Испаритель замерзает ледяной шубой через каждые 4 часа.
• Счета за электричество — запредельные.
• Сервис приезжает раз в месяц, но ничего не может сделать.

Приехали, посмотрели. Ошибок — полный букет: тепловой расчёт не делали, испаритель один на весь склад, оттайка электрическая (и настроена неправильно), трубы проложены без уклонов, резервирования нет.

Что мы сделали (перепроектирование):

• Сделали точный тепловой расчёт — оказалось, что холода нужно на 25% больше, чем было установлено.
• Вместо одного испарителя поставили три, равномерно распределив по складу.
• Заменили систему оттайки на горячий газ (автоматически запускается ровно тогда, когда нужна).
• Переложили трубопроводы с правильными уклонами и маслоподъёмными петлями.
• Установили два компрессора с чередованием и контроллером производительности.

Стало:

• Стабильные -20°C во всех точках склада (разница не более ±0,5°C).
• Компрессоры работают в щадящем режиме, автоматика подстраивается под загрузку.
• Испарители не обмерзают, оттайка занимает 15 минут и включается 3 раза в сутки.
• Снижение расхода электроэнергии на 30% (счёт упал на 40 тысяч рублей в месяц).
• Аварийных остановок нет, сервис приезжает только на плановые осмотры.

Срок окупаемости проекта: 8 месяцев. Дальше — чистая экономия.

Это не уникальный случай. Мы имеем десятки подобных кейсов. Правильное проектирование всегда окупается.

Закажите проектирование склада у нас — получите работающую систему без сюрпризов

Проектирование холодильной системы склада — это не трата денег, а инвестиция в стабильность вашего производства. Ошибки на этом этапе приводят к потерям продукции, огромным счетам за электричество и бесконечным ремонтам.

Что вы получаете, заказывая проектирование в Технотрейд:

• Точный тепловой расчёт — никаких «на глаз».
• Оптимальный подбор оборудования — без переплат, но с запасом надёжности.
• Гидравлический расчёт трубопроводов — масло возвращается, компрессор живёт долго.
• Резервирование — поломка одного компрессора не остановит ваш склад.
• 3D-визуализацию — вы видите будущую систему до монтажа.
• Согласование каждого узла — без сюрпризов и скрытых доплат.
• Гарантию на проект — если смонтированная по нашему проекту система не работает, мы доработаем бесплатно.

Не повторяйте чужих ошибок. Закажите проектирование склада у нас:

• Оставьте заявку на сайте «Технотрейд».
• Наш инженер приедет на замер (бесплатно в пределах города).
• Получите предварительный расчёт стоимости и сроков через 3–5 дней.
• Согласуете проект — и мы передадим его в монтаж.

Промышленный холод должен работать предсказуемо и дёшево. Начните с правильного проекта.
