Компрессорно-конденсаторный блок: от расчета до монтажа

Клиенты часто идут по ложному пути:

• берут блок «на глаз» по объему камеры, забывая про загрузку, температуру в цеху и климат региона;
• экономят на «зимнем комплекте», а потом в мороз система не запускается;
• доверяют монтаж случайным бригадам, которые кладут трубы как попало — и масло не возвращается в компрессор.

Результат — простои бизнеса, испорченный товар, внеплановые ремонты и итоговая стоимость владения, которая в 2–3 раза выше, чем если бы все сделали правильно с самого начала.

В этой статье я не буду переписывать скучные технические паспорта. Я расскажу, как выбрать компрессорно-конденсаторный блок, чтобы он работал без аварий, легко обслуживался и прослужил 10–15 лет.

Что такое ККБ

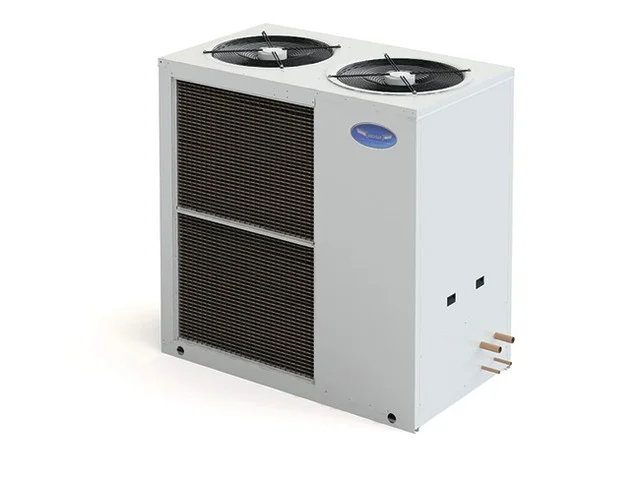

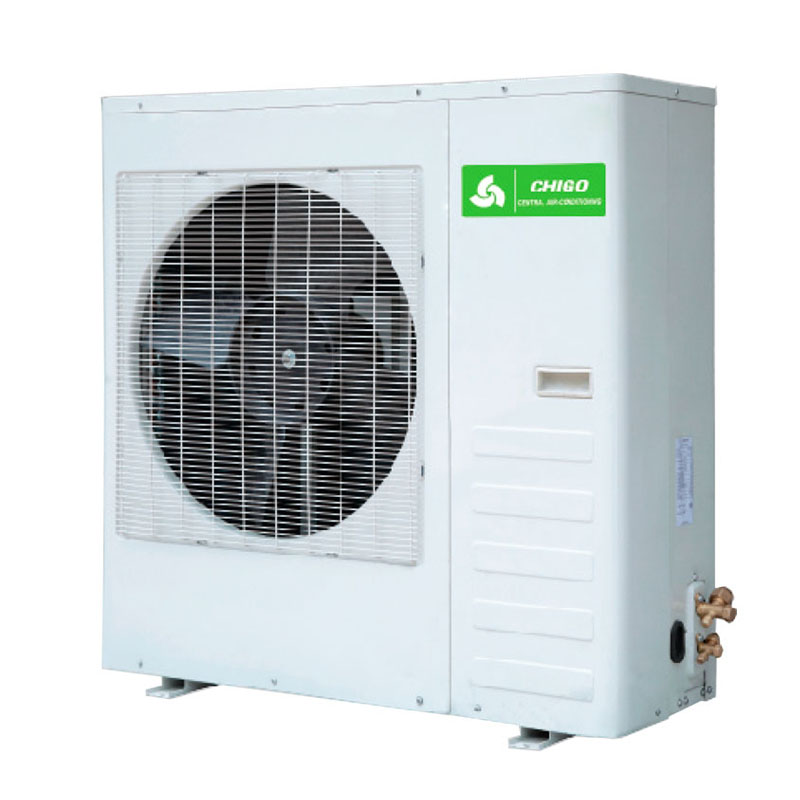

Компрессорно-конденсаторный блок (ККБ) — это «сердце» любой холодильной установки. В одном корпусе собраны компрессор, конденсатор (теплообменник), вентилятор(ы) и часть автоматики. Его задача — сжимать пары хладагента, охлаждать их до жидкости и отправлять под давлением к испарителю (туда, где непосредственно нужен холод).

Часто новички путают ККБ с моноблочным кондиционером или чиллером. Давайте разбираться:

• ККБ + внутренний испаритель — это классическая сплит-система холодильной камеры или промышленного кондиционера. Блок стоит снаружи или в машзале, а испаритель — внутри помещения. Именно так строят большинство складов, магазинов и серверных.

• Моноблочный кондиционер — все компоненты в одном корпусе (оконный, мобильный или моноблок для камер). Удобно для малых объемов, но ограничено по мощности и дальности установки.

• Чиллер — это «водяная» машина. Он охлаждает не воздух напрямую, а жидкость (воду или гликоль), которая затем идет к фанкойлам или технологическому оборудованию. Чиллер сложнее, дороже и требует отдельного обвязочного узла.

Где применяются ККБ?

— Холодильные камеры (плюсовые, минусовые, морозильники)

— Складские комплексы (охлаждение и заморозка продуктов)

— Производственные цеха (охлаждение технологических линий, льдогенераторы)

— Серверные и ИТ-центры (прецизионные кондиционеры)

— Системы вентиляции (фанкойлы, приточные установки с охлаждением)

Ключевые критерии выбора

Тип компрессора

В ККБ могут стоять три основных типа компрессоров. Каждый — под свою задачу.

Тип	Плюсы	Минусы	Где применяем
Поршневой	Низкая цена, простота ремонта, неприхотливость к качеству монтажа	Высокие пусковые токи, вибрация, износ поршневой группы, ограниченный ресурс	Небольшие камеры, бюджетные решения, ремонтопригодные объекты
Спиральный	Тихий, низкая вибрация, высокий ресурс, плавный пуск	Чувствителен к загрязнениям системы, дороже в ремонте	Среднетемпературные камеры, склады, магазины, фанкойлы
Винтовой	Огромная холодопроизводительность, отличная эффективность при низких температурах, долговечность	Высокая цена, сложность ремонта, требуется квалифициорованный сервис	Крупные склады, технологические установки, централизованные системы

Температурный режим

Производители делят ККБ на среднетемпературные (MT) и низкотемпературные (LT). Это принципиально важно!

• MT (Medium Temperature) — диапазон кипения хладагента от -10°C до +10°C. Такие блоки ставят на камеры хранения овощей, фруктов, напитков, охлаждаемые склады (температура воздуха в камере от 0°C до +8°C).
• LT (Low Temperature) — диапазон кипения от -40°C до -10°C. Это морозильные камеры, склады заморозки, производство мороженого, льда.

Типичная ошибка: купить среднетемпературный ККБ и попытаться «дожать» его до -18°C в камере. Компрессор будет работать на пределе, перегреваться, и через месяц-другой — замена. У нас на сервисе каждый третий вызов — из-за такой экономии.

Хладагент (фреон)

Раньше выбор был прост: R404A для низких температур, R22 (запрещен) для средних. Сейчас ситуация меняется:

• R404A — до сих пор распространен, но поэтапно выводится из оборота (высокий потенциал глобального потепления). Для новых объектов лучше не использовать, если нет жестких требований совместимости со старым оборудованием.
• R448A / R449A — современная замена R404A. Меньший GWP, работает практически без потери производительности. Рекомендуем для низкотемпературных систем.
• R410A / R32 — высокоэффективные хладагенты для среднетемпературного кондиционирования и тепловых насосов. В ККБ для фанкойлов и систем вентиляции — оптимальный выбор.
• CO₂ (R744) и пропилен (R1270) — экзотика для массового сегмента, но тренд на экологичность набирает обороты.

Важно: с 2025 года в ЕАЭС и ЕС ужесточаются требования к фреонам. Если вы проектируете систему на 10+ лет, выбирайте ККБ с низкокачественным (с точки зрения GWP) хладагентом, иначе в будущем могут возникнуть проблемы с сервисом и перезаправкой.

Инженерный расчет

Холодопроизводительность

Холодопроизводительность ККБ указывается при стандартных условиях (обычно при температуре конденсации +35°C и кипении +5°C для MT, либо -25°C для LT). В реальности эти цифры будут отличаться.

Для быстрой оценки по холодильной камере можно использовать ориентир:

• Для камер 0…+5°C — 150–200 Вт/м³ (при нормальной загрузке).
• Для камер -18…-25°C — 300–400 Вт/м³.
• Если есть активная загрузка продуктов, открывание дверей, тепловыделение от вентиляторов — добавляем запас 20–30%.

Но самое главное: ККБ всегда подбирается в паре с испарителем. Мощность блока должна совпадать с мощностью испарителя при рабочих температурах.

Длина трассы и перепад высот

Чем дальше испаритель от ККБ, тем сложнее. При длине более 15–20 метров необходимо:

• Увеличить диаметр жидкостной и всасывающей линии (потери давления не должны превышать 1°C эквивалентного перепада).
• Предусмотреть маслоподъемные петли на вертикальных участках, чтобы масло возвращалось в компрессор.
• Иногда ставить маслоотделитель.

Если эти моменты проигнорировать, компрессор через несколько месяцев «заклинит» из-за масляного голодания. В «Технотрейд» мы всегда выезжаем на объект перед продажей, чтобы замерить расстояния и рассчитать диаметры.

Климатическое исполнение

ККБ может стоять на улице, в машзале, на крыше. От этого зависит его конструкция:

• Уличное размещение: корпус должен быть из оцинкованной стали или алюминия с порошковым покрытием. Вентиляторы — влагозащищенные. Обязателен подогрев картера компрессора.
• Диапазон наружных температур: стандартные блоки рассчитаны до +35…+40°C. Для южных регионов и крышных установок нужны модели с расширенным диапазоном (до +48…+55°C) — чаще всего с более мощным конденсатором и вентиляторами EC.
• Зимний режим: если блок работает круглый год при отрицательных уличных температурах, необходимо оснастить его регулятором давления конденсации (клапан КВР или частотник на вентиляторе), иначе давление конденсации упадет, и в испаритель не будет поступать жидкий фреон.

Особенности конструкции

Когда мы выбираем ККБ, мы смотрим не только на компрессор, но и на «обвязку». От нее зависит, как долго блок проработает без вмешательства сервисной службы.

Регулятор давления конденсации (зимний комплект)

Это устройство, которое поддерживает давление конденсации на стабильном уровне вне зависимости от температуры на улице. Без него в мороз конденсатор переохлаждается, давление падает, и жидкий фреон не доходит до испарителя. В итоге — «жидкий удар» и выход компрессора из строя.

Если ваш ККБ будет эксплуатироваться зимой (а в наших широтах это 5–6 месяцев), требуйте установку регулятора или EC-вентилятора с контроллером. Ложная экономия на этом обходится в стоимость нового блока.

Ресивер

Ресивер — это емкость для жидкого хладагента. Он бывает:

• Линейный — компенсирует изменения объема фреона при колебаниях тепловой нагрузки. Обязателен для систем с регулируемым вентилем (TERV).
• Жидкостный — увеличенный объем для систем с длинной трассой или для накопления запаса хладагента.

Если производитель поставил ресивер маленького объема, а длина трассы большая — не хватит фреона на заправку. И наоборот, избыточный ресивер — лишний вес и стоимость.

Шумовые характеристики

Для магазинов, ресторанов, жилых зданий шум ККБ критичен. Стандартный блок с осевым вентилятором может выдавать 60–70 дБ. Что делать?

• Выбрать модели с EC-вентиляторами — они тише, экономичнее и позволяют плавно регулировать обороты.
• Использовать акустические кожухи (звукоизолирующие чехлы) — снижают шум на 10–15 дБ.
• Установить блок в отдельном машзале с шумоизоляцией.

Преимущества EC-вентиляторов: они потребляют на 30–50% меньше электроэнергии, чем обычные AC-вентиляторы, и отлично управляются под задачи поддержания давления конденсации.

Комплектация и аксессуары

ККБ может поставляться «голым» (только компрессор, конденсатор и вентилятор) или с полным набором арматуры. В «Технотрейд» мы предпочитаем комплектные решения, чтобы не доделывать обвязку на коленке.

Гидравлическая обвязка

В качественном блоке должны быть:

• Фильтр-осушитель — защита от влаги и кислот, которые убивают компрессор.
• Смотровое стекло — визуальный контроль наличия пузырьков (нехватка фреона, перегрев).
• Реле давления (ВД/НД) — защита по аварийным давлениям.
• Сервисные порты — для подключения манометров и заправки.

Если блок поставляется без всего этого, вы потом потратите на обвязку не меньше, чем сэкономили, плюс время монтажников.

Электрика: шкаф управления

ККБ могут быть двух типов:

• «Все в одном» — встроенная автоматика (контакторы, реле, иногда ПЛК). Подходит для стандартных объектов, где не требуется сложная логика.
• Без шкафа — требуется внешний щит управления. Это удобно, когда нужно интегрировать блок в общую систему автоматизации здания (BMS), управлять несколькими компрессорами или иметь удаленный мониторинг.

Если вы планируете диспетчеризацию или резервирование — берите блок без встроенной автоматики и заказывайте шкаф под конкретные задачи. Мы в «Технотрейд» часто делаем именно так, потому что это повышает надежность и удобство диагностики.

Ошибки при подборе

За годы работы я накопил список самых частых ошибок, которые превращают новый ККБ в груду металлолома. Постарайтесь их избежать.

Ошибка 1. Недостаточный запас по мощности

«Поставим блок точно по камере, без запаса». А потом приходит лето, температура на улице +35, загружают горячие продукты, дверь хлопает — и компрессор работает круглосуточно без отбоя. Результат — перегрев обмоток, выбитое масло, заклинивание.

Решение: всегда закладывайте запас 15–20% для среднетемпературных и 10–15% для низкотемпературных режимов. Особенно если камера уже существующая и в ней хранят реальный товар, а не воздух.

Ошибка 2. Игнорирование низкотемпературного запуска зимой

Блок смонтировали летом, все работает. Приходят холода, и система отказывается запускаться или вылетает по низкому давлению. Причина — нет регулятора давления конденсации. Это классика.

Решение: сразу закладывать в проект «зимний комплект» для регионов с отрицательными температурами.

Ошибка 3. Несоответствие сечения кабеля пусковым токам

Особенно актуально для поршневых компрессоров с прямым пуском. Пусковой ток может в 5–7 раз превышать номинальный. Если кабель тонкий или автомат подобран без учета этого — будут ложные срабатывания, подгорание контактов.

Решение: перед монтажом смотреть в документации на ККБ максимальный пусковой ток и подбирать кабель и автоматику с запасом.

Ошибка 4. Неправильная трассировка медных труб

Монтажники экономят на диаметрах, делают «горки» без маслоподъемных петель, не ставят вибровставки. Результат — вибрация передается на стены, масло не возвращается, компрессор шумит.

Решение: доверять монтаж только сертифицированным бригадам (например, нашим в «Технотрейд») и требовать соблюдения правил монтажа сплит-систем.

Чек-лист по выбору ККБ

Чтобы ничего не упустить, предлагаю пройтись по контрольному списку. Если вы отвечаете «да» на все пункты — можете смело покупать и монтировать.

Определены задачи:

— Какая температура нужна в помещении?

— Какой объем, сколько продуктов загружается, как часто открываются двери?

—Где будет стоять ККБ (улица, машзал)?

Подобран тип компрессора:

—  Поршневой — для бюджетных решений и ремонтопригодности.

— Спиральный — для тихой работы и надежности на MT.

— Винтовой — для больших мощностей и низких температур.

Выбран правильный температурный режим:

— MT (среднетемпературный) — для камер +2…+8°C.

— LT (низкотемпературный) — для морозильников до -25°C.

Хладагент актуален:

— Для новых объектов — R448A/R449A или R410A/R32.

— Старая система — совместимость с существующим фреоном.

Произведен расчет:

— Холодопроизводительность согласована с испарителем.

— Учтены длина трассы и перепад высот.

— Климатическое исполнение соответствует месту установки.

Оснащение блока:

— Есть регулятор давления конденсации для зимы (или EC-вентилятор с контроллером).

— Ресивер достаточного объема.

— Встроенная или внешняя автоматика решает задачи управления.

Комплектация и монтаж:

— В блоке есть фильтр-осушитель, смотровое стекло, реле давления.

— Кабель и автоматы выбраны с запасом по пусковым токам.

— Монтаж выполняют квалифицированные специалисты с гарантией.
