Что такое каскадная холодильная установка и где она применяется: полное руководство от инженера «Технотрейд»

Здравствуйте, коллеги. Меня часто спрашивают владельцы цехов глубокой заморозки, складов дорогого сырья и новых пищевых производств: «Почему обычная холодильная машина не тянет ниже –40 °C?» Ответ прост: физика одноступенчатого цикла упирается в ограничения.

Проблема: почему обычные установки не работают при –40°C и ниже

Попытка получить –50 °C на стандартном одноступенчатом агрегате приводит к двум проблемам:

• Недопустимо высокая степень сжатия (более 1:12). Компрессор перегревается, падает объёмная производительность.
• Резкое падение коэффициента эффективности – электроэнергия уходит в тепло, а не в холод.

Производители пищевых продуктов, которые пытаются сэкономить на оборудовании, быстро сталкиваются с отказами компрессоров, замёрзшими испарителями и порчей полуфабрикатов. Вывод: для температур от –40 °C до –80 °C нужна принципиально иная схема.

Что такое каскад

Каскадная холодильная установка — это два (или три) независимых холодильных контура, соединённых общим теплообменником. Один контур «охлаждает» другой. Простыми словами: мы замораживаем хладагент первого контура с помощью второго контура, чтобы тот, в свою очередь, забрал тепло из вашей камеры или морозильного аппарата.

Представьте лестницу (каскад): нижняя ступень передаёт холод выше. В промышленности это позволяет уверенно достигать –80 °C без перегрузки компрессоров.

Устройство и принцип работы каскадной установки

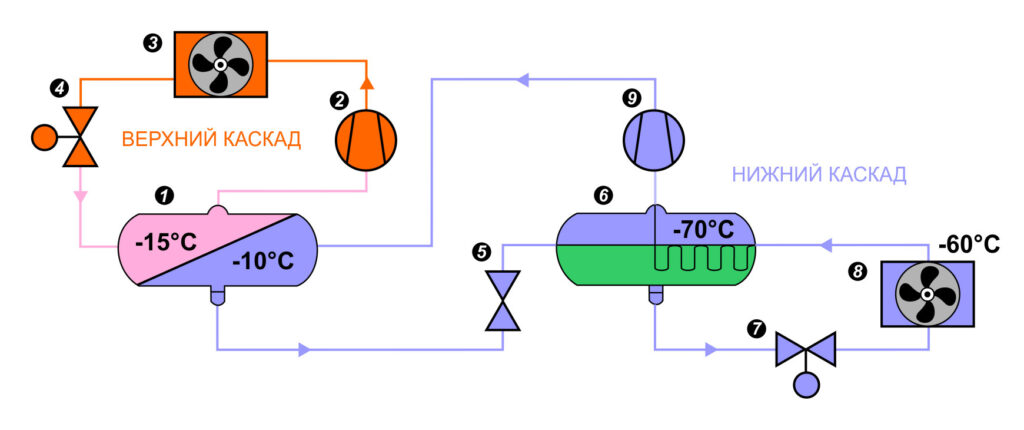

Визуальная схема: «верхний» и «нижний» контур

Любая каскадная система состоит из:

• Нижнего (низкотемпературного) контура — он непосредственно отводит тепло от объекта (камера, морозильный тоннель, плита). Работает при температуре кипения от –50 °C до –85 °C.
• Верхнего (высокотемпературного) контура — он отбирает тепло от конденсатора нижнего контура и отдаёт его в окружающую среду.

Компрессоры в обоих контурах работают в комфортных для себя режимах, а вместе дают глубокий холод.

Роль теплообменника-каскадера

Ключевой элемент — каскадный теплообменник. В нём происходит конденсация хладагента верхнего контура и одновременно испарение хладагента нижнего контура. Без него нет связи между ступенями.

Каскадер должен быть рассчитан с точностью до 1 кВт — ошибка в 10–15% ведёт к нестабильной работе или «заливу» компрессора жидкостью. В «Технотрейд» мы всегда проектируем теплообменники с запасом и проверяем на стенде.

Какие хладагенты используются для разных ступеней

Правильный подбор хладагентов — основа надёжности каскада. Типичные пары:

Контур	Хладагент	Температура кипения
Верхний (высокий)	R404A, R449A, R507	–25 … –40 °C
Верхний (для СО₂-каскадов)	R404A или R717 (аммиак)	–10 … –15 °C
Нижний (низкий)	R23 (трифторметан)	–65 … –85 °C
Альтернатива нижнему	CO₂ (в субкритическом режиме)	до –55 °C

Также применяются каскады на фреоне R508B (для –100 °C) и смеси R404A + R23. Наши специалисты помогут выбрать экологичный и энергоэффективный вариант под ваше производство.

Где применяется каскадная холодильная установка (обзор отраслей)

Хотя мы ориентируемся на пищевую промышленность, перечислю все ключевые сферы — это помогает понять универсальность технологии.

Медицина и фармацевтика (хранение вакцин, плазмы крови при –80°C)

Вакцины, плазма крови, биопрепараты требуют стабильных –70…–80 °C. Каскадные установки в медицинских морозильниках обеспечивают точность ±1 °C. Наши клиенты из фармлогистики подтверждают: отказ каскада в таком хранилище за час может уничтожить миллионные запасы.

Пищевая промышленность (шоковая заморозка мяса, рыбы, полуфабрикатов)

Это главное поле применения для вашего бизнеса. Каскад нужен, если вы производите:

• Мороженое, сорбеты, десерты (глубокая заморозка до –40 °C и ниже для формирования кристаллов нужного размера).
• Рыбу премиум-класса (тунец, палтус, лосось) — при заморозке до –60 °C сохраняется структура волокон и вкус.
• Полуфабрикаты из мяса, пельмени, котлеты — каскадные тоннели шоковой заморозки сокращают время прохождения зоны кристаллизации льда, продукт не теряет влагу.
• Замороженные овощи, ягоды, грибы — при каскадной заморозке они не слипаются в монолит.

Пример из практики: наше предприятие смонтировало каскадную установку для цеха по производству готовых блюд. Температура в морозильном тоннеле –52 °C, время заморозки котлет с +5 °C до –18 °C сократилось с 4 часов до 40 минут. Качество выросло, потери от разморозки — ноль.

Химическая и нефтегазовая отрасль (осаждение веществ)

Каскады используются для вымораживания растворителей, осаждения ценных фракций из газов, в реакторах низкотемпературного синтеза.

Научные лаборатории и криогеника

Хранение образцов ДНК, испытание материалов при –80 °C, калибровка датчиков — без каскадных систем тут не обойтись.

Почему каскад — это сложно

Каскадная установка не прощает ошибок, которые допустимы в обычной «холодилке». Вот три главных риска.

Риск смешения масел и хладагентов

В верхнем контуре обычно используется полиэфирное масло (POE), в нижнем (на R23) — синтетическое масло для сверхнизких температур. Если масла смешаются через каскадер из-за разрыва труб (а это происходит при коррозии или вибрации), система выйдет из строя за часы. Компрессоры заклинивает. Что делаем мы? При монтаже и ремонте всегда разделяем контуры, ставим защитные датчики разности давлений и используем только сертифицированные масла.

Точность заправки и подбора компонентов

Заправка нижнего контура R23 — ювелирная работа. Ошибка в 100–200 граммов на систему объёмом 5 кг ведёт к падению холодопроизводительности на 30–40%. Не говоря уже о подборе ТРВ (терморегулирующих вентилей) для перепада температур 30–40 °C на испарителе. В «Технотрейд» мы используем электронные ТРВ с датчиками температуры и давления, а заправку делаем по весу с точностью до 1 грамма.

«Технотрейд»: как мы решаем эти проблемы

Наша компания специализируется на промышленных каскадных установках. Вот что мы предлагаем клиентам:

• Проектирование и монтаж — от подбора пары хладагентов до пусконаладки. Гарантируем режим не хуже заявленного.
• Сервисное обслуживание — регулярный контроль утечек (обязательный гелиевый течеискатель), анализ масел, замена фильтров-осушителей.
• Ремонт любой сложности — замена компрессоров в нижнем контуре, восстановление герметичности теплообменника-каскадера, перезаправка R23 и R404A. Есть склад запчастей и передвижная сервисная лаборатория.
• Диагностика без демонтажа — используем тепловизоры и многоточечные логгеры давления.

Пример из недавнего ремонта: приехали на объект, где «специалисты» залили в нижний контур R404A вместо R23. Всё масло вспенилось, компрессор вышел из строя. За двое суток мы промыли систему, заменили масло и хладагент, восстановили режим –75 °C. Заказчик сэкономил 2 млн рублей на утилизации замороженной рыбы.

 Окупаемость и надежность

Плюсы каскадных систем:

• Стабильное достижение –40…–80 °C даже в жарком цехе.
• Более низкое энергопотребление по сравнению с одноступенчатыми машинами при глубоких минусах (экономия до 25–30%).
• Срок службы компрессоров выше — они не работают на пределе.

Минусы (которые нивелирует профессионал):

• Высокая начальная стоимость оборудования.
• Сложность сервиса — не каждая фирма возьмётся.
• Риск выхода из строя из-за некачественного монтажа.

Окупаемость для пищевого производства: при загрузке линии шоковой заморозки от 5 тонн в сутки каскадная установка окупается за 12–18 месяцев за счёт снижения брака, ускорения цикла и экономии электроэнергии.

Вывод

Если вы открываете новое производство или модернизируете существующее — не рискуйте с кустарными схемами. Обращайтесь в «Технотрейд»:

• Получите бесплатный предварительный расчёт каскадной установки под ваши задачи (температура, объём, тип продукта).
• Закажите выездную диагностику вашей текущей системы (даже если она работает).
• Узнайте стоимость ремонта или модернизации — мы приедем на объект в любом регионе.

Звоните нам или оставьте заявку на сайте. Я и мои инженеры поможем вам получить стабильный глубокий холод без головной боли.
