Фрикулинг (free cooling) в чиллерах: экономия в переходный сезон

Фрикулинг — не просто «опция», а инструмент управления затратами

Когда я приезжаю на пищевое производство и вижу, что чиллер работает на полную мощность даже в морозный февральский день, я понимаю: предприятие теряет деньги. Зачем тратить электроэнергию на работу компрессора, если за окном — бесплатный холод?

Что такое free cooling и как он работает. Фрикулинг (естественное охлаждение) — это технология, которая использует низкую температуру наружного воздуха напрямую для охлаждения теплоносителя, минуя энергоёмкий процесс сжатия хладагента в чиллере. Когда температура на улице опускается ниже температуры возвращающегося из системы теплоносителя, автоматика переключает чиллер в режим фрикулинга. В этом режиме основной компрессор отключается, а холодный уличный воздух, нагнетаемый вентиляторами через конденсатор, напрямую охлаждает циркулирующий теплоноситель.

Для каких объектов актуален фрикулинг: круглогодичная потребность в охлаждении (пищевые производства, склады, ЦОДы) и высокие тепловые нагрузки — свыше 100 кВт. Именно для таких систем дополнительные инвестиции в фрикулинг окупаются быстрее всего.

Как определить, нужен ли фрикулинг вашему объекту

Анализ климатических условий региона. В большинстве регионов России холодный и переходный периоды составляют значительную часть года. Уже при температуре наружного воздуха +6°C некоторые чиллеры могут переходить в режим 100% свободного охлаждения. Чем холоднее зима, тем больше часов в году вы можете экономить.

Оценка годовой наработки системы. Если ваш чиллер работает более 4000 часов в год (а это практически любое круглогодичное производство), фрикулинг — экономически целесообразное решение. В переходный период (осень, весна), когда компрессор частично снимает нагрузку за счёт контура Free Cooling, эффективность системы значительно возрастает.

Температурный график работы. Ключевой параметр — требуемая температура подачи охлаждённой воды. Чем она выше (например, +10…+15°C для технологических нужд), тем больше часов в году вы можете использовать бесплатный холод наружного воздуха.

Выбор типа системы фрикулинга

Существует два основных конструктивных решения.

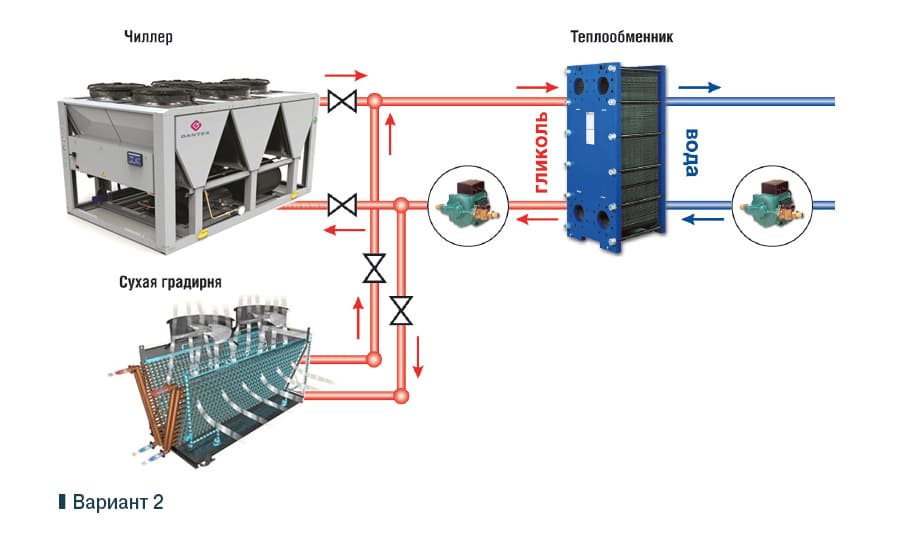

• Интегрированный в чиллер vs отдельный Dry Cooler. Встроенный фрикулинг — все элементы размещены в составе чиллера. Плюсы: компактность, один шкаф управления, минимум внешней обвязки. Минусы: меньше свободы по размещению. Разнесённый фрикулинг — dry cooler (сухая градирня) установлен отдельно, а чиллер получает «естественный холод» через пластинчатый теплообменник. Плюсы: проще масштабировать, удобнее обслуживать. Минусы: больше труб и арматуры, выше требования к проекту.
• С адиабатическим охлаждением vs без. Адиабатическое охлаждение — это система увлажнения воздуха перед теплообменником. Испарение воды дополнительно понижает температуру воздуха, значительно расширяя диапазон эффективной работы Free Cooling в тёплые периоды. Актуально для регионов с жарким климатом.

Критерии выбора: доступное пространство на объекте, бюджет, климатическая зона, требуемая гибкость системы.

Особенности монтажа и интеграции

• Требования к размещению Dry Cooler. Внешний блок должен устанавливаться на открытом пространстве с беспрепятственным доступом воздуха. Важно предусмотреть защиту от снега и наледи, а также удобный доступ для обслуживания.
• Подключение к существующей системе холодоснабжения. Для разнесённого фрикулинга требуется установка пластинчатого теплообменника (ПТО), который разделяет контуры — например, «вода потребителя» и «гликоль dry cooler». Это повышает безопасность: даже при риске замерзания пострадает наружная часть, а не внутренний контур производства.
• Настройка автоматики для автоматического переключения режимов. Система должна постоянно отслеживать температуру наружного воздуха и температуру возвращающегося теплоносителя. Трёхходовой вентиль, управляемый контроллером, перенаправляет поток теплоносителя в зависимости от режима: летний (компрессор), переходный (частичный фрикулинг) или зимний (полный фрикулинг, компрессор выключен).

Обслуживание систем фрикулинга

1. Регулярная чистка теплообменников Dry Cooler — аналогично конденсаторам. Загрязнение рёбер снижает эффективность теплообмена и увеличивает энергопотребление вентиляторов.
2. Проверка работы трёхходовых клапанов и автоматики. От корректного переключения режимов зависит не только экономия, но и стабильность температуры на выходе.
3. Контроль уровня и состояния теплоносителя (вода/гликоль). В холодное время года важно проверять концентрацию антифриза, чтобы избежать замерзания наружного контура.

Типичные ошибки при внедрении фрикулинга

• Неправильный выбор типа системы под климатические условия. Например, установка интегрированного фрикулинга без учёта того, что в вашем регионе большую часть года температура держится около 0°C, где эффективность dry cooler максимальна.
• Игнорирование минимального температурного напора (3–5°C). Фрикулинг активируется только когда наружная температура опускается ниже температуры возвращающегося теплоносителя на заданную величину (обычно на 3–5°C).
• Отсутствие автоматики для плавного переключения режимов. Резкие переключения могут вызвать скачки температуры и гидравлические удары.
• Экономия на адиабатическом охлаждении в жарких регионах. Без этой опции диапазон эффективной работы фрикулинга значительно сужается.

Пример из практики: как мы внедрили фрикулинг на пищевом производстве

Объект. Предприятие по производству замороженных полуфабрикатов в Московской области. Круглогодичная потребность в охлаждении технологической воды до +12°C. Мощность чиллера — 200 кВт, годовая наработка — около 6000 часов.

Исходная ситуация. Стандартный чиллер с воздушным охлаждением работал круглый год, включая холодные и переходные периоды. Энергопотребление составляло около 1,2 млн кВт·ч в год.

Решение. Мы спроектировали и смонтировали систему с разнесённым фрикулингом: отдельный dry cooler (сухая градирня) с EC-вентиляторами, пластинчатый теплообменник для разделения контуров, автоматика с плавным переключением трёх режимов — летний, переходный, зимний.

Результаты:

• Энергопотребление снизилось на 40% в год.
• В переходный период (осень/весна) экономия достигла 60%.
• В зимний период компрессор полностью отключался, охлаждение обеспечивалось только dry cooler.
• Срок окупаемости системы — 2,5 года.

Устранение типичных проблем при эксплуатации. На этапе пусконаладки мы столкнулись с обмерзанием дренажной системы dry cooler в сильные морозы. Решение — установка подогрева поддона и автоматическое отключение вентиляторов при достижении минимальной температуры теплоносителя.

Начните экономить уже сегодня — вызовите инженера для аудита

Фрикулинг — это не просто «опция» в чиллере. Это инструмент управления затратами, который позволяет использовать бесплатный холод наружного воздуха для охлаждения, отключая самый энергоёмкий элемент системы — компрессор. При правильном расчёте и выборе системы экономия может достигать 70–90% в холодный период.

Что вы получите, обратившись в «Технотрейд»:

• Аудит вашей системы холодоснабжения и расчёт потенциала экономии.
• Подбор оптимального типа фрикулинга (интегрированный или разнесённый) под ваш объект.
• Проектирование, монтаж и пусконаладку «под ключ».
• Обучение персонала и сервисное обслуживание.
