Холодильные системы для складов с аммиачной средой (птицефабрики, цеха переработки)

Аммиак (R717) остаётся основным хладагентом для крупных пищевых производств, включая птицефабрики и цеха переработки мяса. Его преимущества — высокая энергоэффективность, нулевой потенциал глобального потепления (GWP=0) и отсутствие озоноразрушающего действия (ODP=0). Однако аммиак токсичен и взрывоопасен при определённой концентрации, поэтому эксплуатация аммиачных холодильных установок требует строгого соблюдения норм промышленной безопасности.

В этой статье я, инженер «Технотрейд», расскажу, как организовать безопасную и надёжную работу аммиачной холодильной системы на птицефабрике или в цехе переработки — от регламентных работ до автоматических систем безопасности и правил хранения продукции.

Особенности эксплуатации аммиачных установок на птицефабриках и в цехах переработки

Птицефабрики и цеха переработки предъявляют к холодильным системам особые требования. Температурные режимы варьируются от охлаждения готовой продукции (0…+2°C) до глубокой заморозки (-35°C и ниже) и шоковой заморозки до -42°C. Тушки птицы поступают на охлаждение с температурой +38°C и должны выходить с температурой +2…+4°C — это требует мощных и надёжных холодильных систем.

Современные проекты на птицефабриках часто реализуются по каскадной схеме аммиак/CO₂. Такие системы объединяют преимущества аммиака (эффективность при низких температурах) и CO₂ (безопасность для персонала и окружающей среды). Пример: модернизация аммиачной системы холодоснабжения на базе компрессорных агрегатов SRMTEC суммарной холодопроизводительностью 2,46 МВт при температуре -42°C.

Ответственность за безопасность: требования Ростехнадзора и охраны труда

Аммиачные холодильные установки относятся к опасным производственным объектам. Их эксплуатация регламентируется Федеральными нормами и правилами в области промышленной безопасности (ФНиП), в частности Правилами безопасности химически опасных производственных объектов (Приказ Ростехнадзора № 500).

В соответствии с ПБ 09-595-03, организация, имеющая в составе холодильную установку, обязана иметь полный пакет документации: проектную документацию, технологический регламент, паспорта на оборудование, план локализации аварийных ситуаций (ПЛАС), рабочие инструкции по охране труда. Эксплуатация установки должна осуществляться строго в соответствии с технологическим регламентом.

Требования к помещениям также строго регламентированы. Вход посторонним лицам в машинное, аппаратное и конденсаторное отделения не допускается. Снаружи у входных дверей должны быть установлены звонки для вызова персонала, а также вывешены предупредительные надписи и знаки безопасности.

Регламентные работы и техническое обслуживание

Безопасность аммиачной системы начинается с регулярного технического обслуживания.

• Периодичность осмотров оборудования. Осмотры компрессоров, насосов, аппаратов, сосудов и трубопроводов проводятся согласно утверждённому графику. Обслуживание аммиачных насосов должно проводиться после полной остановки агрегата, отключения электропитания, вывешивания табличек на пусковых устройствах и клапанах, а также записи в суточном журнале компрессорного цеха. Вскрытие аммиачного насоса на месте эксплуатации или его демонтаж производится только после полного удаления хладагента из насоса. Порядок освобождения оборудования от хладагента должен быть установлен в документации по его обслуживанию.
• Проверка качества аммиака. Отбор проб аммиака производится через специальную арматуру. Качество хладагента  работу компрессоров и теплообменного оборудования.
• Заполнение и опорожнение установок. Эти работы должны выполняться строго по инструкции завода-изготовителя. В компрессорном цехе ведётся суточный журнал установленного образца, в котором фиксируются все параметры работы и проведённые операции.

Безопасность персонала

Персонал, обслуживающий аммиачные установки, должен быть обеспечен средствами индивидуальной защиты и обучен действиям в аварийных ситуациях.

1. Противогазы. В помещениях аммиачных холодильных установок должны храниться противогазы с двумя запасными фильтрующими патронами в количестве, равном числу работников, обслуживающих установки. Противогазы должны быть закреплены за работниками и иметь бирки с фамилиями владельцев. Обслуживающий персонал обязан иметь противогазы при себе. Противогазы марки КД необходимо проверять на газопроницаемость в отношении аммиака не реже 1 раза в 6 месяцев.
2. Дыхательные аппараты. У входа в помещение аммиачных холодильных установок должны находиться два дыхательных аппарата со сжатым воздухом, два газонепроницаемых костюма, два спасательных пояса и комплект страховочных штертов.
3. Аптечка. В холодильном машинном отделении и в помещениях с холодильными аппаратами должна находиться аптечка для оказания первой помощи при отравлении или обморожении хладагентом.

Автоматические системы безопасности

Современные аммиачные холодильные установки оснащаются многоуровневыми системами автоматической защиты.

Газосигнализаторы аммиака. В холодильных камерах датчики автоматических газосигнализаторов аммиака устанавливаются из расчёта 75–100 кв. м контролируемой площади на один датчик, но не менее двух датчиков в помещении. Автоматический газосигнализатор должен быть защищён от несанкционированного доступа.

При достижении концентрации аммиака более 20 мг/куб. м (предельно допустимая концентрация в воздухе рабочей зоны) система противоаварийной автоматической защиты (ПАЗ) обеспечивает срабатывание световой и звуковой сигнализации об опасной концентрации.

Предупреждающая световая и звуковая сигнализация должна быть оборудована во всех помещениях с аммиачным оборудованием.

Система сигнализации «Человек в камере». Холодильные камеры с температурой +4°C и ниже и внутренним объёмом свыше 10 куб. м должны быть оборудованы системой «человек в камере» для подачи светозвукового сигнала. Кнопки сигнализации размещаются около дверей камеры на высоте не более 50 см от пола и обозначаются светящимися указателями. Сигнал должен поступать в помещение с постоянным дежурством персонала. Проверка работоспособности системы проводится не реже 1 раза в 10 дней.

Интеграция датчиков утечек в SCADA-систему позволяет в реальном времени отслеживать концентрацию аммиака, автоматически формировать заявки на обслуживание и оперативно реагировать на отклонения.

Правила хранения продукции

Правильная организация хранения продукции в аммиачных камерах не менее важна, чем техническое состояние оборудования.

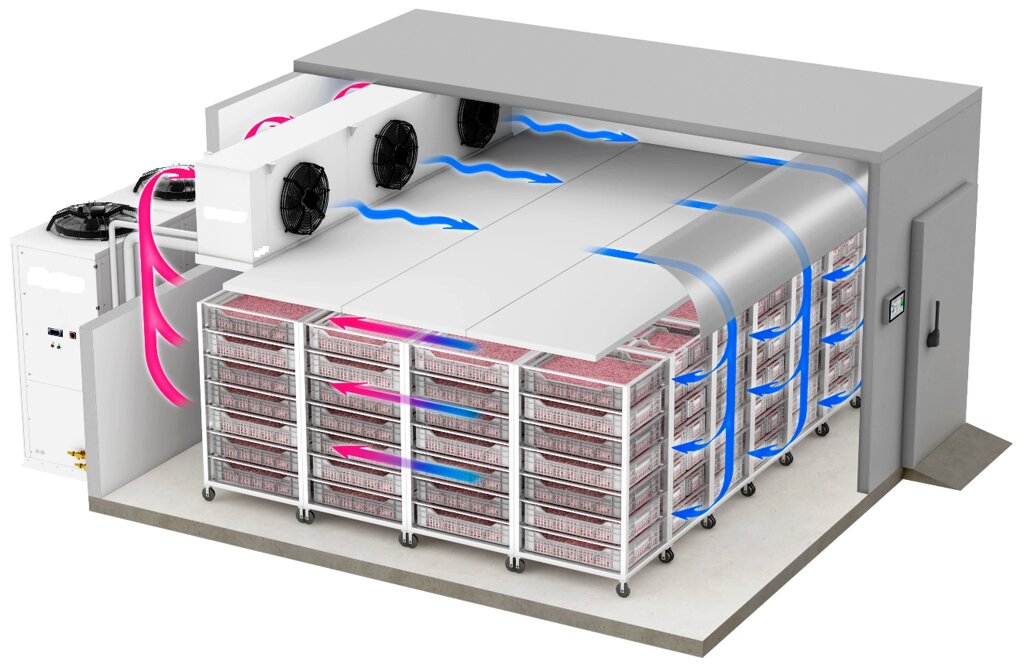

1. Запрещается укладка грузов вплотную к потолочным и пристенным аммиачным батареям и воздухоохладителям. Это нарушает циркуляцию холодного воздуха, снижает эффективность теплообмена и может привести к перегрузке компрессоров.
2. Расстояние от батарей до грузового штабеля должно быть не менее 0,3 м. Соблюдение этого требования обеспечивает равномерное охлаждение продукции и предотвращает повреждение оборудования.
3. Хранение готовой продукции осуществляется при строгом соблюдении температурно-влажностных режимов, предусмотренных нормативно-технической документацией. Температура и влажность в помещениях хранения проверяются по показаниям контрольно-измерительных приборов и записываются в журнал.

Типичные эксплуатационные проблемы и их решение

Проблема 1: Утечка аммиака.

Утечка аммиака — наиболее опасная аварийная ситуация. Даже небольшая утечка может создать токсичную концентрацию в помещении.

Решение: автоматические газосигнализаторы с порогом срабатывания 20 мг/куб. м, система быстродействующей запорной автоматической арматуры на жидкостных аммиачных трубопроводах, план локализации аварийных ситуаций (ПЛАС), регулярное обучение персонала действиям при утечке.

Проблема 2: Снижение эффективности теплообмена.

Загрязнение воздухоохладителей и аммиачных батарей приводит к падению холодопроизводительности и росту энергопотребления.

Решение: регулярная чистка воздухоохладителей и батарей по утверждённому графику. Механическая очистка конденсаторов холодильных установок — одна из регламентных операций, требующая соблюдения правил охраны труда.

Проблема 3: Обмерзание испарителей.

Обмерзание снижает эффективность теплообмена и может привести к повреждению оборудования.

Решение: правильная настройка режимов оттайки. В аммиачных системах применяется оттайка горячим газом — наиболее эффективный способ удаления инея. Важно правильно настроить периодичность и длительность циклов оттайки в зависимости от влажности в камере и загрузки продукта.

Пример из практики: как мы организовали эксплуатацию аммиачной системы на птицефабрике

Расскажу реальный кейс. Крупная птицефабрика в Центральном регионе, система холодоснабжения на базе аммиачных компрессорных агрегатов SRMTEC суммарной холодопроизводительностью 2,46 МВт при температуре -42°C.

Исходная проблема: аварийные остановки происходили каждые 2–3 недели. Причины: отсутствие регламента технического обслуживания, неисправные датчики газосигнализаторов, несвоевременная чистка воздухоохладителей, необученный персонал.

Что мы сделали:

1. Внедрили регламент ТО. Разработали и утвердили график осмотров компрессоров, насосов, аппаратов и трубопроводов. Внедрили суточный журнал работы компрессорного цеха.
2. Модернизировали систему газосигнализации. Установили новые датчики из расчёта 75–100 кв. м на один датчик, интегрировали их в SCADA-систему с выводом на диспетчерский пульт.
3. Провели чистку воздухоохладителей и батарей. Устранили многолетние отложения, восстановили эффективность теплообмена.
4. Обучили персонал. Провели инструктажи по безопасной эксплуатации аммиачных установок, действиям при утечке, правилам использования противогазов марки КД и дыхательных аппаратов.

Результат: количество аварийных остановок снизилось на 80%. Энергопотребление уменьшилось на 15% за счёт восстановления эффективности теплообмена. Персонал обучен правильным действиям в нештатных ситуациях. Птицефабрика работает стабильно, продукция сохраняется в заданных температурных режимах.

Надёжность аммиачной системы — это управляемый процесс

Аммиачная холодильная система на птицефабрике или в цехе переработки — это сложный инженерный комплекс, требующий системного подхода к эксплуатации. Надёжность обеспечивается сочетанием трёх факторов:

1. Техническое состояние оборудования — регулярное ТО, своевременная замена изношенных узлов, чистка теплообменников.
2. Автоматизация безопасности — газосигнализаторы, система «человек в камере», интеграция с SCADA.
3. Квалификация персонала — обучение, наличие СИЗ, знание инструкций и ПЛАС.

Что мы предлагаем в «Технотрейд»:

• Аудит вашей аммиачной холодильной системы на соответствие требованиям Ростехнадзора.
• Разработку и внедрение регламентов технического обслуживания.
• Поставку и модернизацию систем газосигнализации и автоматической защиты.
• Сервисное обслуживание компрессоров, насосов, воздухоохладителей и трубопроводов.
• Обучение персонала безопасным методам работы на аммиачных установках.
